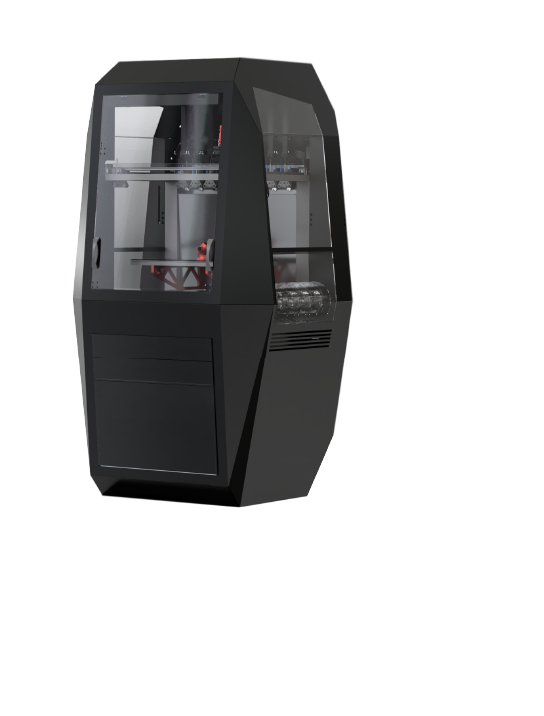

Revolutionary Extrusion System

V – REX

Unser industrielles Fertigungssystem verbindetet einige Innovationen zu einem neuen revolutionären Gesamtsystem:

Eine neue Endlosfaserdrucktechnologie, ein Werkzeugwechselsystem sowie ein 5 Achs-Aufbau.

ANGEBOT ANFORDERN

Druckkopf Technologie CFFP

Ein neuer Ansatz für die additive Fertigung mit Endlosfasern mithilfe unserer innovativen Technologie.

Was ist CFFP?

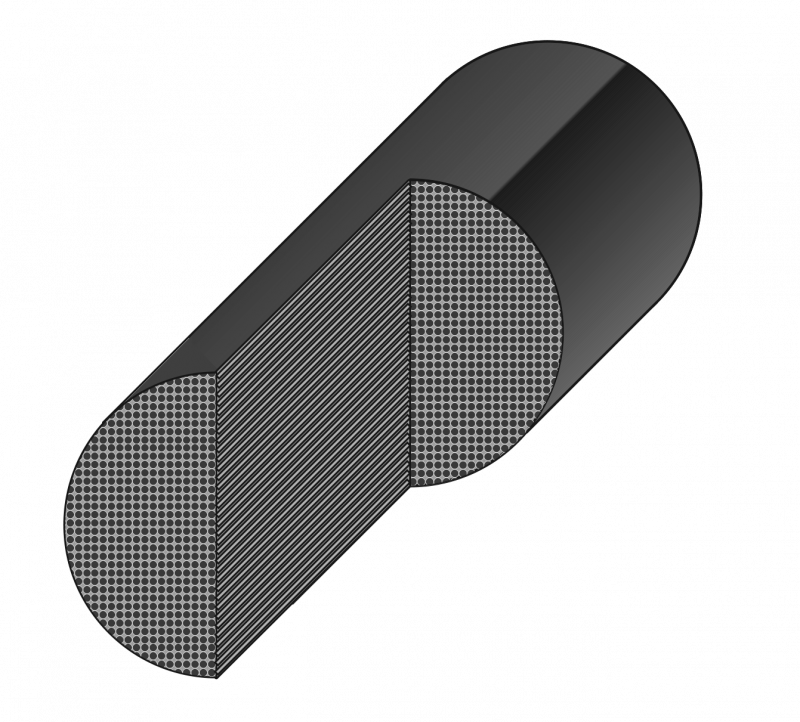

Anisotrope Präzision

Carbon zeichnet sich durch besonders hohe mechanische Festigkeit aus, insbesondere wenn Kräfte entlang der Faserrichtung wirken. Mit unserem 5 Achs-Aufbau machen wir einen bedeutenden Schritt, in dem wir die Fasern frei im Raum verlegen, um diese exakt entlang des Kraftverlaufes zu platzieren.

High Performance

Neben Endlosfasern kann unser System auch thermoplastische Materialien im FFF-Verfahren verarbeiten.

Mit einer Drucktemperatur von bis zu 500 °C kann eine große Bandbreite an Werkstoffen verarbeitet werden.

Modular und Vielseitig

Nicht nur die Druckköpfe sind modular und können vom Anwender ausgewechselt werden, auch die Druckplatte kann gewechselt werden.

Im 3-Achs-Betrieb kann man den Vorteil der größeren Baufläche ausnutzen.

So kann die Anlage auf das jeweilige Projekt abgestimmt werden, für maximalen Output.

Multi-Material

Durch unser Werkzeugwechselsystem werden verschiedene Prozesse und Materialien kombiniert. Derzeit ist es möglich 6 Werkzeuge in einem Prozess zu integrieren.

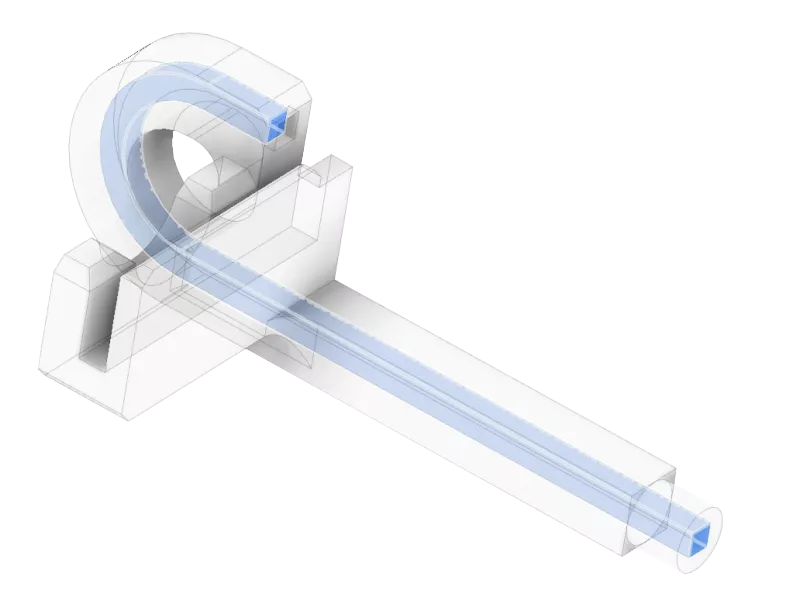

Freie Faser Planung - offenes System

Die Faserorientierungen können frei vom Anwender bestimmt werden.

Freie Parametrierung der Anlage – für alle, die Innovation und Leistung anstreben.

Made in Austria

Wir legen großen Wert auf regionale Beschaffung und Qualität.

Daher beziehen wir die meisten unserer Normteile aus Europa.

Die Fertigung und Montage der Anlage erfolgen in Vorarlberg.

Technische Daten

3 Achs – Druckvolumen (X, Y, Z)	600 \| 400 \| 400 mm

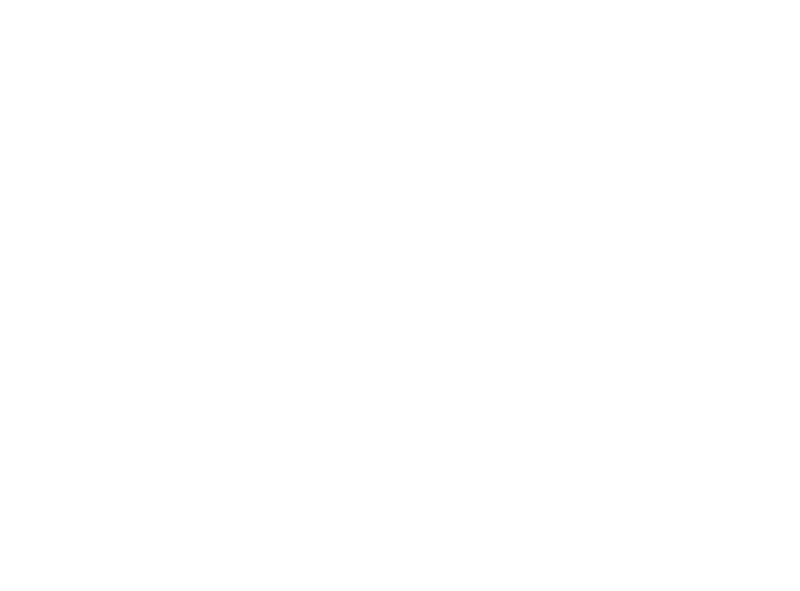

5 Achs – Verfahrweg (X, Y, Z, A, C)	600 \| 400 \| 500 mm A: +180-180° \| C: 360°
5 Achs – Bauteilgröße	Werkstückdurchmesser: 300 mm Werkstückhöhe: 450 mm
Automatisches Werkzeugwechselsystem	Bis zu 6 Werkzeuge für einen Prozess
Druckplatte Temperatur	Bis zu 200 °C
Bauraum Temperatur	Bis zu 100 °C
Druckkopf für Endlosfasern	Temperatur bis zu 500 °C - wassergekühlt
Druckköpfe für Thermoplaste - Filamente	Diverse Varianten - Temperatur bis zu 500 °C - wassergekühlt
